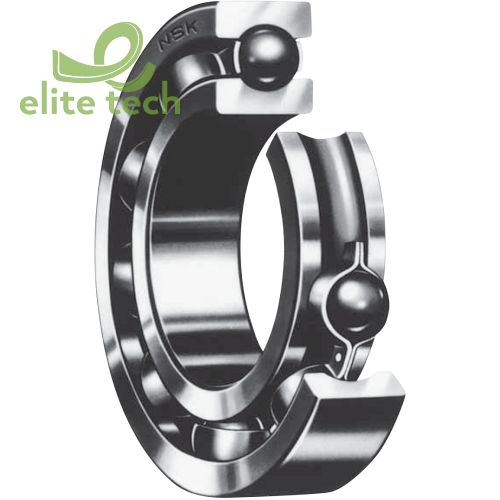

Bạc Đạn NSK Deep Groove Ball Bearing

SINGLE-ROW DEEP GROOVE BALL BEARINGS

Open Type, Shielded Type, Sealed Type Bore Diameter 10 – 240mm
Open Type Bore Diameter 260 – 800mm

MAXIMUM TYPE BALL BEARINGS Bore Diameter 25 – 110mm

MAGNETO BEARINGS Bore Diameter 4 – 20mm

Extra Small and Miniature Ball Bearings

Bạc đạn NSK sản xuất đầy đủ các loại ổ bi rãnh sâu. Những vòng bi này là loại phổ biến nhất và được sử dụng trong nhiều ứng dụng.

Bạc đạn NSK rãnh sâu, nếu tải trọng ổ bi quá nhỏ trong quá trình hoạt động, sẽ xảy ra hiện tượng trượt giữa bi và rãnh dẫn, có thể bị nhòe.

Trọng lượng của bi và lồng càng cao thì xu hướng này càng cao, đặc biệt là đối với các vòng bi lớn. Nếu dự kiến tải trọng chịu lực rất nhỏ.

Thiết Kế, Chủng Loại Và Chức Năng

Single-Row Deep Groove Ball Bearings

Ổ bi rãnh sâu một dãy là loại ổ lăn phổ biến nhất. Việc sử dụng chúng rất rộng rãi.
Ngoài vòng bi kiểu hở, những vòng bi này thường có tấm chắn bằng thép hoặc vòng đệm cao su được lắp ở một hoặc cả hai bên và được bôi trơn trước bằng mỡ. Ngoài ra, các vòng chụp đôi khi được sử dụng ở ngoại vi. Đối với lồng, thép ép là phổ biến nhất.
Đối với ổ bi có rãnh sâu lớn, lồng bằng đồng thau được gia công. Lồng gia công cũng được sử dụng cho các ứng dụng tốc độ cao.

Extra Small Ball Bearings and Miniature Ball Bearings

Vòng bi thu nhỏ và vòng bi khí cụ có thể được chia thành hai loại cơ bản, rãnh sâu và tiếp xúc góc. Rãnh thứ nhất (rãnh sâu) có thể được chia thành năm lớp sau tùy thuộc vào chi tiết thiết kế của chúng:

Loại tiêu chuẩn
Vòng ngoài có bích
Vòng trong mở rộng
Loại mở rộng trong đó một vòng có chiều dày hướng tâm lớn hơn bình thường so với chiều rộng ổ trục.
Loại tiết diện mỏng trong đó cả hai vòng đều cực mỏng theo hướng xuyên tâm. Chúng cũng có thể được phân loại thành: mở, được che chắn hoặc niêm phong.

Maximum-Type Ball Bearings

Vòng bi loại Maximum-Type chứa số lượng bi lớn hơn vòng bi rãnh sâu thông thường vì lấp đầy các khe ở vòng trong và vòng ngoài. Vì các khe lấp đầy của chúng, chúng không thích hợp cho các ứng dụng có tải trọng dọc trục cao.
Các loại vòng bi BL2 và BL3 có kích thước đường biên tương ứng với kích thước đường biên của vòng bi rãnh sâu một dãy thuộc Sê-ri 62 và 63 tương ứng.
Bên cạnh kiểu hở, vòng bi được che chắn kiểu ZZ cũng có sẵn. Khi sử dụng các vòng bi này, điều quan trọng là rãnh nạp ở vòng ngoài phải nằm ngoài vùng chịu tải càng nhiều càng tốt. Lồng của chúng là thép ép.

Magneto Bearings

Rãnh bên trong của vòng bi magneto nông hơn một chút so với rãnh của vòng bi rãnh sâu. Vì vòng ngoài chỉ có một bên vai nên vòng ngoài có thể bị loại bỏ. Điều này thường thuận lợi cho việc lắp đặt. Nói chung, hai ổ trục như vậy được sử dụng trong các cặp song công.
Vòng bi Magneto là những vòng bi nhỏ có đường kính lỗ khoan từ 4 đến 20 mm và chủ yếu được sử dụng cho các máy hút nam châm nhỏ, con quay hồi chuyển, dụng cụ, v.v. Thường được sử dụng lồng ép bằng đồng.
