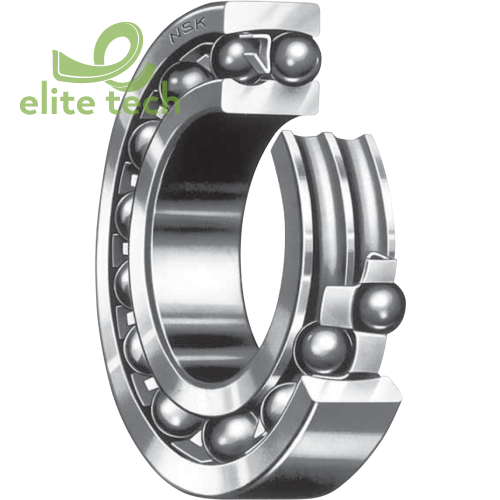

Bạc đạn NSK này được khuyên dùng khi việc căn chỉnh trục và vỏ khó khăn và trục có thể bị uốn cong. Vòng ngoài có rãnh hình cầu và tâm cong của nó trùng với tâm của ổ trục; do đó, trục của vòng trong, bi và lồng có thể lệch ở một mức độ nào đó xung quanh tâm ổ trục. Lồng thép ép thường được sử dụng. Vì góc tiếp xúc nhỏ nên khả năng chịu tải dọc trục thấp. Độ lệch động cho phép là khoảng 0,07 đến 0,12 radian (4 đến 7 độ) dưới tải trọng bình thường.
Tuy nhiên, tùy thuộc vào cấu trúc xung quanh, một góc như vậy có thể không thực hiện được.

Tất Cả Viên Bi Nhô Lên

Trong số các ổ bi tự căn chỉnh, có một số bi nhô ra khỏi mặt bên như hình bên dưới. Lượng nhô ra b1 này được liệt kê trong bảng sau

Độ Lệch Cho Phép

• Độ lệch cho phép của ổ bi tự căn chỉnh là khoảng 0,07 đến 0,12 radian (4 ° đến 7 °) dưới tải trọng bình thường. Tuy nhiên, tùy thuộc vào cấu trúc xung quanh, một góc như vậy có thể không thực hiện được.
• Sử dụng cẩn thận trong thiết kế cấu trúc
