Bạc Đạn NSK Spherical Roller Bearing

Bore Diameter 20 – 150mm
Bore Diameter 160 – 560mm
Bore Diameter 600 – 1400mm

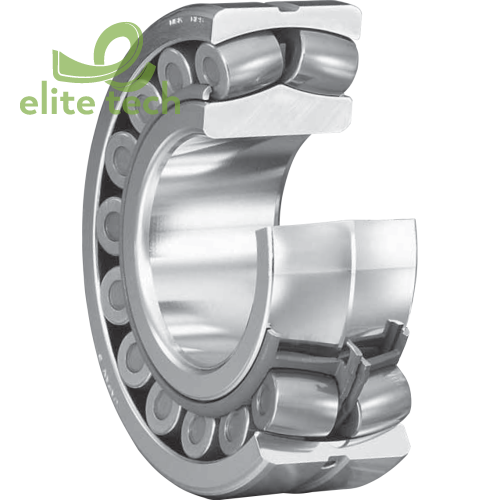

Bạc đạn NSK được thể hiện trong các hình, các loại EA, C, CD, CA, được thiết kế cho khả năng chịu tải cao, có sẵn. Các loại EA, C, CD có lồng thép ép; và loại CA có lồng đồng gia công. Loại EA có khả năng chịu tải đặc biệt cao, mô-men xoắn thấp và có lồng độ bền cao.

Một rãnh dầu và các lỗ được cung cấp ở vòng ngoài để cung cấp chất bôi trơn và các số vòng bi có chữ E4.

Để sử dụng ổ trục có rãnh và lỗ dẫn dầu, nên cung cấp rãnh dầu trong lỗ khoan vì độ sâu của rãnh trong ổ trục bị hạn chế.

Bạc Đạn NSK Spherical Roller Bearing

Sai Lệch Cho Phép

Sai lệch cho phép của ổ lăn hình cầu thay đổi tùy theo kích thước và tải trọng, nhưng nó xấp xỉ 0,018 đến 0,045 radian (1 ° đến 2,5 °) với tải trọng bình thường

Tốc Độ Giới Hạn

  • Các tốc độ giới hạn được liệt kê trong bảng ổ trục phải được điều chỉnh tùy thuộc vào điều kiện tải trọng ổ trục. Ngoài ra, có thể đạt được tốc độ cao hơn bằng cách thay đổi phương pháp bôi trơn, thiết kế lồng, v.v.

  • Và nếu tải trọng trên các ổ lăn hình cầu trở nên quá nhỏ trong quá trình vận hành hoặc nếu tỷ lệ giữa tải trọng hướng trục và hướng tâm lớn hơn giá trị 'e' (được liệt kê trong bảng ổ trục), thì sự trượt sẽ xảy ra giữa các con lăn và rãnh, điều này có thể dẫn đến trong bôi bẩn. Trọng lượng của con lăn và lồng càng cao thì xu hướng này càng cao, đặc biệt là đối với các ổ lăn hình cầu lớn.

  • Nếu dự kiến tải trọng vòng bi rất nhỏ, vui lòng liên hệ với NSK để được lựa chọn vòng bi phù hợp

Bạc Đạn NSK Spherical Roller Bearing
