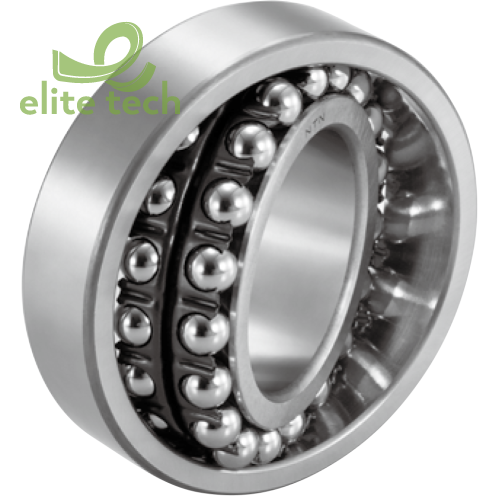

Bạc Đạn NTN Self-Aligning Ball Bearings


Bạc Đạn NTN Self-Aligning Ball Bearings

  • Rãnh vòng ngoài của ổ bi tự sắp xếp tạo thành một mặt cầu có tâm là tâm chung của ổ bi. Vòng trong của ổ trục có hai rãnh.
  • Các bi, lồng và vòng trong của các vòng bi này có khả năng dịch chuyển để bù lại độ lệch nhất định với các vòng ngoài. Do đó, vòng bi có thể tự căn chỉnh và bù đắp cho sự không đồng đều khi hoàn thiện trục / vỏ, lỗi lắp vòng bi và các nguyên nhân khác của sự sai lệch
  • Vì khả năng chịu tải dọc trục bị hạn chế, ổ bi tự điều chỉnh không thích hợp cho các ứng dụng có tải trọng dọc trục.
  • Nên sử dụng bộ chuyển đổi trên ổ bi tự căn chỉnh với đường kính trong của lỗ nhỏ hơn để dễ lắp đặt và tháo rời. Các ổ trục và bộ điều hợp này thường được sử dụng trên các ứng dụng trục truyền động.

Các Loại Bạc Đạn NTN

Standard Cage Type

Tất cả các dòng ổ trục đều được trang bị lồng ép, ngoại trừ 2321S và 2322S được trang bị lồng gia công.

Ball Protrusion

Vòng bi có số bộ phận được liệt kê có các viên bi hơi nhô ra khỏi mặt ổ trục như được minh họa trong. Tổng kích thước chiều rộng được thể hiện trong bảng

Allowable Misalignment Angle

Góc lệch cho phép có thể được xác định bằng chức năng sau. Mức độ sai lệch cho phép này có thể được hạn chế bằng cách thiết kế các bộ phận phối ghép xung quanh ổ trục.

Precautions For Using Aelf-aligning Ball Bearings

Các ổ bi tự căn chỉnh không thể chịu được tải trọng dọc trục lớn và do đó tải trọng dọc trục sẽ bị hạn chế.
