Đồng Hồ Áp Suất WIKA 716.05

Ứng Dụng

  • Đo chênh áp tại các điểm đo với áp suất phân cực rất thấp và áp suất quá áp tự tương đối hoặc ngược lại
  • Dùng cho môi trường trong suốt, sạch sẽ, không dính, không linh hoạt
  • Kiểm soát áp suất máy thông gió và áp lực nổ
  • Theo dõi lọc trong hệ thống thông gió và gia nhiệt
  • Đo mức trong bể kín



Tính Năng Đặc Biệt

  • Đo chênh áp từ 0 … 16 mbar
  • Áp suất làm việc cao (áp suất tĩnh) và độ an toàn vượt quá áp cho đến 16 bar
  • Nhiều lựa chọn để lắp đặt, hình thức kết nối và vị trí kết nối

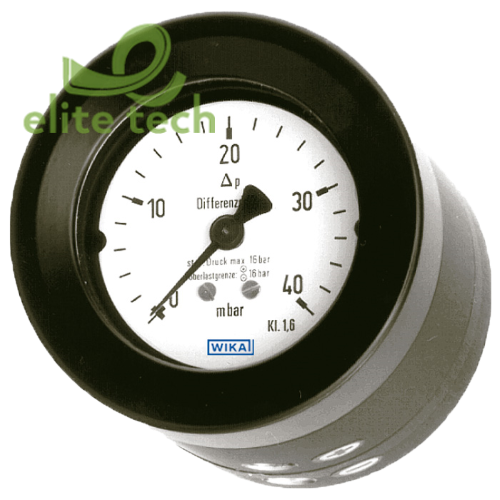

Đồng Hồ Áp Suất WIKA 716.05 - Differential pressure gauge

  • Đồng hồ đo chênh áp nhỏ gọn, model 716.05 với kích thước danh nghĩa là 80 mm, được thiết kế đặc biệt để đo các điểm tại đó đo áp suất chênh lệch với áp suất chênh lệch thấp. Ngoài ra, an toàn quá tải lên đến 16 bar được đảm bảo, ở cả hai bên.
  • Tùy thuộc vào các lớp chính xác 2,5% và 4%, các phạm vi tỷ lệ khác nhau có thể được chỉ định. Áp suất chênh lệch từ 0 đến 16 mbar và 0 đến 600 mbar có thể được đo.
  • Đồng hồ đo áp suất vi sai cung cấp nhiều tùy chọn kết nối, cũng như lắp bảng, và do đó có thể được sử dụng trong nhiều ứng dụng để đo mức.

Thông Số Kỹ Thuật

  • Design
    • Small, compact version
    • WIKA trade pattern DT-GM 87 10 226
  • Nominal size 80 mm
  • Accuracy
    • 4.0: scale ranges 0 ... 16 mbar and 0 ... 25 mbar
    • 2.5: scale ranges 0 ... 40 mbar to 0 ... 600 mbar
  • Scale ranges 0 ... 16 mbar to 0 ... 600 mbar or all other equivalent vacuum or combined pressure and vacuum ranges
  • Pressure limitation
    • Steady: full scale value
    • Fluctuating: full scale value
  • Overpressure safety Either side max. 16 bar
  • Max. working pressure (static pressure) 16 bar
  • Operating temperature
    • Ambient: -15 ... +60 °C
    • Medium: +70 °C maximum
  • Temperature effect
    When temperature of the measuring system deviates from reference temperature (+20 °C): max. ±0.5 %/10 K of true scale value
  • Ingress protection lP 66 per EN 60 529 / lEC 529
