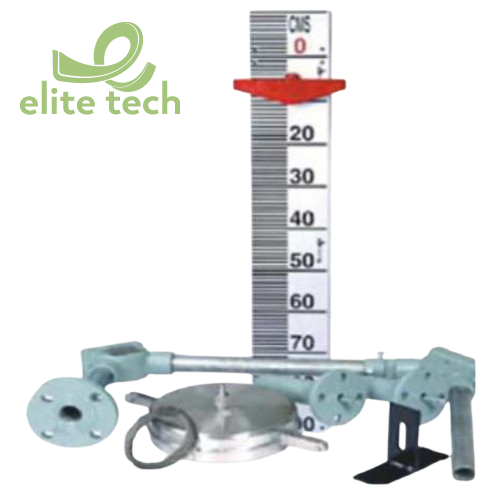

Đồng Hồ Đo Mức GENERAL Float & Tap Level Gauge

Mô Tả

• Dây dẫn hướng (Guide wires) giúp ổn định phao trong điều kiện chất lỏng dao động hoặc nhiễu động, đồng thời tăng độ chính xác của phép đo bằng cách hạn chế sự dịch chuyển theo phương ngang của phao trên bề mặt chất lỏng. Có sẵn các phụ kiện hỗ trợ lắp đặt khi bồn vẫn đang vận hành, chẳng hạn như neo đối trọng, giúp duy trì lực căng của dây dẫn hướng mà không cần hàn bên trong bồn chứa.
• Đây là thiết bị đo mức cơ khí có chi phí đầu tư thấp nhưng vẫn cung cấp độ chính xác cao ở mức milimét (mm). Thiết bị được sử dụng rộng rãi trong nhà máy lọc dầu, kho chứa dầu, ngành hóa chất và phân bón. Phù hợp để đo mức cho các bồn chứa cỡ trung và cỡ lớn, cả bồn đang chứa sản phẩm hoặc bồn rỗng. Có thể áp dụng cho bồn mái côn (cone roof tank), bồn mái nổi (floating roof tank), bồn ngầm (underground tank) hoặc bồn chứa khí (gas holder tank).
• Thiết bị cũng đáp ứng các ứng dụng khắc nghiệt, như đo các axit có tính ăn mòn và hóa chất xâm thực (sử dụng các bộ phận tiếp xúc với môi chất bằng vật liệu phi kim loại) và các chất lỏng phát sinh hơi (sử dụng bộ làm kín hơi – vapor seal) để ngăn hơi thoát ra ngoài và đảm bảo an toàn vận hành.

Ưu Điểm

• Khi được lắp đặt đúng kỹ thuật, thiết bị có thể vận hành ổn định và hầu như không gặp sự cố trong nhiều năm, chỉ cần thực hiện bảo dưỡng định kỳ.
• Thiết bị sử dụng phao hình trụ được thiết kế chuyên dụng, nổi trên bề mặt chất lỏng nhờ lực nổi. Mức chất lỏng được truyền thông qua dây băng (tape), với một đầu nối vào phao và đầu còn lại nối với cơ cấu truyền động bánh răng.
• Khi mực chất lỏng thay đổi, phao di chuyển làm dây băng chuyển động, từ đó truyền động đến hệ thống bánh răng. Các bánh răng sẽ quay kim chỉ thị trên mặt đồng hồ hoặc bộ đếm cơ khí (counter mechanism) để hiển thị giá trị mức chất lỏng.
• Cơ cấu tang cuốn (drum) kết hợp với lò xo luôn duy trì lực căng không đổi trên dây băng, giúp dây luôn thẳng trong quá trình vận hành. Cơ cấu này cân bằng giữa lực tác dụng do trọng lượng biểu kiến của phao ở một phía và lực căng của lò xo ở phía còn lại, đảm bảo thiết bị hoạt động chính xác và ổn định.

Thông Số Kỹ Thuật
