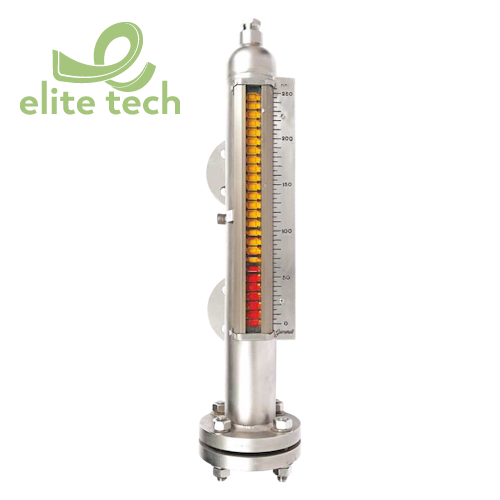

Đồng Hồ Đo Mức GENERAL Magnetic Level Gauge

Đồng hồ đo mức dạng từ (Magnetic Level Gauge) áp dụng cho áp suất lên đến 100 kg/cm² và nhiệt độ lên đến 300°C.
Có khả năng ứng dụng trong môi trường nhiệt độ cực thấp (Cryogenic) xuống đến -196°C.
Có thiết kế áo gia nhiệt (Jacketed design).
Phù hợp sử dụng trong các khu vực quan trọng, môi trường axit, môi trường cryo và vùng nhiệt độ cao.
Có sẵn thiết bị được chứng nhận IBR.
Tương thích với dịch vụ NACE, H₂S (môi trường chứa hydro sulfide).
Có tùy chọn gia nhiệt bằng dây nhiệt (Heat tracing).
Đáp ứng tiêu chuẩn CE.
Thiết bị hoàn toàn tương thích với cả môi chất dẫn điện và không dẫn điện.
Thiết kế phao đặc biệt giúp đáp ứng các ứng dụng có tỷ trọng riêng thấp (low critical specific gravity)

Đồng hồ đo mức dạng từ tính (Magnetic Level Gauge) hoạt động dựa trên nguyên lý ghép nối từ trường (magnetic field coupling) để cung cấp thông tin về mức chất lỏng. Buồng chứa phao (float chamber) thường được chế tạo với các đầu nối công nghệ (process connections) phù hợp với các đầu nối trên thiết bị/bồn chứa.
Kích thước và trọng lượng của phao được xác định dựa trên các yếu tố như tính chất của chất lỏng công nghệ, áp suất, nhiệt độ và tỷ trọng riêng (specific gravity) của chất lỏng. Phao được tích hợp nam châm nhằm tạo ra trường từ thông 360°, giúp truyền tín hiệu vị trí mức chất lỏng.

Hệ thống chỉ thị dạng lá lật của thước đo mức từ tính (Magnetic Level Gauge – Flapper Indicator System) bao gồm các con lăn hai màu (bicolour rollers) được trang bị nam châm và lắp đặt trên thanh ray bên trong vỏ bảo vệ.
Khi mức chất lỏng bắt đầu tăng hoặc giảm, phao từ tính cũng di chuyển theo mức chất lỏng bên trong buồng không nhiễm từ (non-magnetic chamber). Sự tương tác từ tính giữa nam châm trong phao và các con lăn hai màu làm cho mỗi con lăn xoay 180°.
Sự xoay này làm thay đổi màu hiển thị của các con lăn, cho phép người vận hành quan sát trực tiếp mức chất lỏng bên trong bồn chứa từ bên ngoài mà không cần tiếp xúc trực tiếp với môi trường công nghệ.

Type of Gauge	Magnetic Level Gauge - MLG
Mounting Orientation	Top Mounted
Mounting Orientation	Side Mounted
Pressure	Up to 100 kg/cm²
Temperature	Up to 300°C
CCD	Max. up to 7000 mm
Liquid Chamber	In forged construction: SS304, SS304L, SS316, SS316L, PP, Titanium, Inconnel 600, Hastelloy C, Other on request subject to pressure & temperature condition
MOC of Float	In forged construction: SS304, SS304L, SS316, SS316L, PP, Titanium, Inconnel 600, Hastelloy C
Gasket	CAF, PTFE, Grafoil with SS pregnated
Fastner	CS Plated, SS
Scale	Aluminium, Aluminium anticorossion powder coated and SS engraved in mm
Indicating System	Bicolour flapper in ABS/ Aluminium/ SS with 4mm length & 0.25mm thickness with aligned magnets
Protection box for bicolour flapper & follower type	In mild steel, Aluminium, SS304, SS316 base on the requirements of atmospheric condition
Process Connection	Flanged
Vent	½” Plugged / ½” Needle Valve / ½” Ball Valve / ½” Globe Valve / ½” Gate Valve
Drain	½” Plugged / ½” Needle Valve / ½” Ball Valve / ½” Globe Valve / ½” Gate Valve
Specific gravity	Please specify
Limit Switch Assembly	Snap acting 1 SPDT Microswitch, 5A,230VAC
Switch Housing	Die Cast Aluminium Weatherproof to IP-67
	Die Cast Aluminium Explosionproof suitable for Gr. IIA, IIB
	Die Cast Aluminium Explosionproof suitable for Gr. IIC
Cable Entry	1 no / 2 nos. of 3/4"ET(F)
Optional	Still well for top mounted construction
