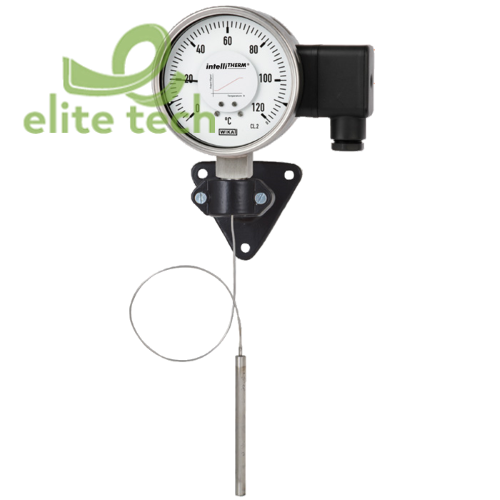

Đồng Hồ Nhiệt Độ WIKA TGT70

Ứng Dụng

  • Dụng cụ đa năng cho môi trường khí, lỏng và có độ nhớt cao
  • Ứng dụng điện lạnh và điều hòa không khí
  • Xây dựng máy và xây dựng nhà máy
  • Kỹ thuật điện, năng lượng tái tạo
  • Dịch vụ xây dựng

Tính Năng Đặc Biệt

  • Vỏ và thân từ thép không gỉ
  • Kích thước mặt đồng hồ 63, 100
  • Dải đo -40 ... + 250 ° C
  • Dấu hiệu tương tự dễ đọc
  • Tín hiệu đầu ra điện, ví dụ: 4 ... 20 mA

Đồng Hồ Nhiệt Độ WIKA TGT73 - Expansion thermometer with electrical output signal, Stainless steel version, with or without capillary

  • Tại bất kỳ điểm nào mà nhiệt độ quá trình phải được hiển thị cục bộ và có yêu cầu truyền tín hiệu đồng thời đến bộ điều khiển trung tâm hoặc phòng điều khiển từ xa, có thể sử dụng model TGT70 intelliTHERM®.

  • Thông qua sự kết hợp của hệ thống đo cơ học và xử lý tín hiệu điện tử chính xác, nhiệt độ quá trình có thể được đọc một cách an toàn, ngay cả khi nguồn điện bị mất.

  • Hệ thống ống Bourdon tích hợp tạo ra chuyển động kim đồng hồ xoay tỷ lệ thuận với nhiệt độ. Bộ mã hóa góc điện tử (không tiếp xúc, và do đó hoàn toàn không bị mài mòn và ma sát) xác định vị trí của con trỏ dụng cụ. Từ đó, tín hiệu đầu ra điện, tỷ lệ thuận với nhiệt độ, được tạo ra. Cơ sở của intelliTHERM® đến từ các biến thể dụng cụ có nguồn gốc từ nhiệt kế mở rộng model 70

Thông Số Kỹ Thuật

  • Measuring principle Bourdon tube system
  • Nominal size in mm 63, 100
  • Fill medium measuring system Xylol or silicone oil
  • Models
    • H 63 100 Lower mount (LM) (radial) Instrument with capillary and rear surface mounting flange
    • M 63 100 Lower mount (LM) (radial) Instrument with capillary and surface mounting
      bracket
    • B 63 Back mount (axial) Instrument with capillary, triangular bezel and mounting clamp
    • R 100 Lower mount (LM) (radial) Direct connection without capillary
  • Indication accuracy Class 2, EN 13190
  • Capillary Length in accordance with customer specifications (max. 10 m) Ø 2 mm, stainless steel 1.4571, bending radius no less than 6 mm
  • Capillary entry lower mount
  • Capillary mounting Take care that the mounting is free from vibration
  • Case and bayonet ring Stainless steel
  • Connection plain, stainless steel 1.4571
  • Stem Ø 8 mm, stainless steel 1.4571
  • Active sensor length Depends on Ø d and scale range
  • Dial
    • Plastic sticker, white with logo
    • Aluminium, white, black lettering
  • Pointer Aluminium, black
  • Window Laminated safety glass
  • Temperature limits for storage and transport -20 ... +60 °C per EN 13190
  • Permissible ambient temperature at case 0 ... 40 °C max. (others on request)
  • Permissible pressure rating at the stem max. 25 bar, static
  • Ingress protection IP 65 per EN/IEC 6052
  • Output signal
    • Voltage output
      With Us = DC 5 V, ratiometric: 0.5 … 4.5 V
      With Us = DC 12 … 32 V, not ratiometric (NS 100 only): 0.5 … 4.5 V
    • Current output
      4 … 20 mA, 2-wire
    • Accuracy of electrical output signal
      Mechanical ±1 % of measuring span
  • Power supply (Us) DC 5 V / DC 12 … 32 V
  • Electromagnetic compatibility per test standards EN 61000-4-6 / EN 61000-4-3
  • Output signal and permissible load
    • Voltage output (3-wire) RA > 5 kΩ
    • Current output (2-wire) 4 ... 20 mA RA ≤ (USIG - 10 V) / 0.02 A with RA in Ω and

Dimension
