Đồng Hồ Nhiệt Độ WIKA TGT73

Ứng Dụng

  • Công nghiệp hóa chất, hóa dầu
  • Ngành công nghiệp dầu mỏ và khí đốt
  • Kỹ thuật điện, năng lượng tái tạo
  • Xây dựng máy, xây dựng nhà máy và tàu

Tính năng đặc biệt

  • Đo lường nhiệt độ hiệu quả của 2 trong 1
  • Thiết kế nhỏ gọn
  • Ứng dụng nằm trong khoảng từ -200 ... +700 ° C
  • “Plug-and-play”, do đó không cần cấu hình cảm biến

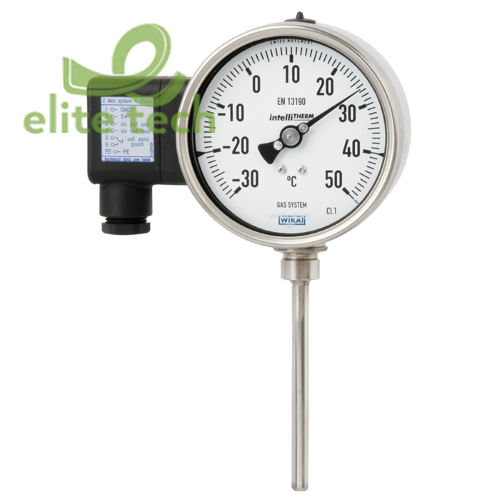

Đồng Hồ Nhiệt Độ WIKA TGT73 - Gas-actuated thermometer with electrical output signal, Stainless steel version

  • Bất cứ nơi nào áp suất quá trình phải được chỉ định tại chỗ và đồng thời, việc truyền tín hiệu đến điều khiển trung tâm hoặc trung tâm từ xa là mong muốn, có thể sử dụng model TGT73 intelliTHERM®.

  • Thông qua sự kết hợp giữa hệ thống đo cơ học và xử lý tín hiệu điện tử, nhiệt độ quá trình có thể được đọc một cách đáng tin cậy, ngay cả khi nguồn điện áp bị mất.

  • Do sự đa dạng của các thiết kế có thể, nhiệt kế được điều khiển bằng khí model TGT73 có thể thích nghi hoàn hảo với mọi kết nối quá trình hoặc vị trí. Với phiên bản thân và mặt số có thể điều chỉnh, vỏ có thể được điều chỉnh chính xác theo góc nhìn mong muốn. Với phiên bản bóng đèn tiếp xúc (không tiếp xúc trực tiếp với môi trường), nhiệt độ có thể được đo và kiểm soát ngay cả khi đường kính ống cực nhỏ.

  • Cảm biến WIKA điện tử, được tích hợp vào thiết bị đo nhiệt độ cơ chất lượng cao, kết hợp các ưu điểm của truyền tín hiệu điện với các ưu điểm của màn hình cơ học cục bộ.

  • Khoảng đo (tín hiệu đầu ra điện) được điều chỉnh tự động với màn hình cơ học, tức là thang đo trên phạm vi toàn thang đo tương ứng với 4 ... 20 mA.

  • Phiên bản 4 ... 20 mA có sẵn để sử dụng trong các khu vực nguy hiểm.

Thông Số Kỹ Thuật

  • Measuring element Inert gas expansion system
  • Nominal size in mm 100, 160
  • Instrument version
    • Back mount (axial)
    • Lower mount (radial)
    • Back mount (adjustable stem and dial)
    • Instruments with capillaries
  • Connection design
    • S Standard (male threaded connection)
    • 1 Plain stem (without thread)
    • 2 Male nut
    • 3 Union nut
    • 4 Compression fitting (sliding on stem)
    • 5 Union nut and loose threaded connection
    • 6 Compression fitting (can be adjusted on either capillary or spiral protective sleeve)
    • 7 Compression fitting at the case
    • Unit (scale range) °C
    • Option: °F, °C/°F (dual scale)
  • Process connection
    • Plain, without thread
    • G ½ B
    • ½ NPT
    • G ½ female
    • ½ NPT female
    • M20 x 1.5
    • M24 x 1.5 female
    • Others on request
  • Accuracy class Class 1 per EN 13190 at 23 °C ±10 °C ambient temperature
  • Rated operating ranges and conditions EN 13190
  • Stem diameter
    • 8 mm
    • Option: 6 mm, 10 mm, 12 mm
    • Others on request
  • Working range
    • Continuous load (1 year) Measuring range (EN 13190)
    • Short time (max. 24 h) Scale range (EN 13190)
  • Window Laminated safety glass
  • Contact bulb
    • 120 x 22 x 12 mm
    • Stainless steel 1.4571
  • Adjustable stem and dial
    • Stainless steel
    • Swivelling 90°
    • 360° rotatable
  • Capillary
    • Ø 2 mm, stainless steel 1.4571, bending radius no less than 6 mm
    • Standard capillary: max. 60 m
    • Capillary with spiral protective sleeve: max. 40 m
    • Capillary with PVC coating: max. 20 m
    • Length to customer specification
    • Option: Armoured coating for capillary (Ø 7 mm spiral protective sleeve, flexible or
      PVC-coated)
  • Mounting types for instruments with capillary
    • Surface mounting flange, stainless steel
    • Instrument mounting bracket, aluminium die-casting
    • Panel mounting flange, stainless steel
  • Dampening (option) With liquid dampening
  • Reverse polarity protection Yes
  • Wetted materials
    • Process connection Stainless steel 304SS
    • Stem Stainless steel 316SS
  • Non-wetted materials
    • Case, ring Stainless steel 304SS
    • Dial Aluminium, white, black lettering
    • Pointer Aluminium, black, adjustable pointer
  • Ingress protection per IEC/EN 60529 IP65
  • Permissible temperatures
    • Ambient -20 … +60 °C [-4 ... +140 °F] without/with liquid dampening
    • Storage and transport
    • Without liquid dampening -50 … +70 °C [-58 ... +158 °F]
    • With liquid dampening -40 … +70 °C [-40 ... +158 °F]
  • Permissible operating pressure at the stem max. 25 bar, static
  • Electrical connection Angular connector
