Khớp Nối Mềm TOZEN PT CONNECTOR S

Tiêu đề Tab

Khớp nối mềm TOZEN cung cấp rất đa dạng các sản phẩm và hệ thống trong lĩnh vực đường ống, giảm rung và triệt tiêu địa chấn cho các ứng dụng khác nhau, từ các thiết bị cho các tòa nhà văn phòng, cung cấp nước và hệ thống thoát nước cho các nhà máy và công trình dân dụng. Mục đích của chúng tôi là đóng góp có ý nghĩa cho xã hội bằng cách cung cấp sự thoải mái và an toàn thông qua các sản phẩm, kỹ năng và dịch vụ kỹ thuật của chúng tôi. Với các hoạt động sản xuất của chúng tôi chủ yếu tập trung ở châu Á, chúng tôi đang phát triển kinh doanh từ góc độ toàn cầu với việc mở rộng hoạt động và tham gia đầy đủ vào thị trường Đông Nam Á, một khu vực có một tiềm năng to lớn trong tương lai.

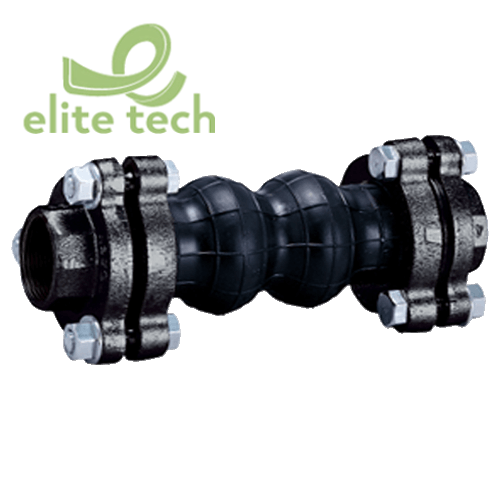

Khớp Nối Mềm TOZEN PT CONNECTOR S - Rubber Flexible Joint

Các khớp nối mềm bằng cao su có đường kính nhỏ với đầu nối PT tiết kiệm không gian được áp dụng cho các model kết nối vít

Tính Năng

  • Hai ống nối
  • Vặn vào
  • Khả năng chịu áp suất tuyệt vời

Ứng Dụng

  • Thoát nước
  • Nước lạnh
  • Nước ấm
  • Không khí
  • Nước nóng và lạnh
  • Nước biển

Phạm Vi Sử Dụng

Khớp Nối Mềm TOZEN PT CONNECTOR S

Cấu Trúc Và Vật Liệu

Khớp Nối Mềm TOZEN PT CONNECTOR S

NumberNameMaterial
FlangeBFCD
FlangeAFCD
NutSS400
SocketFCD
Internal surface rubberEPDM(SK10)(15A~25A)
SBR+NR(32A~50A)
BoltSS400
Reinforcing cordSynthetic fiber
Flat washers ・Spring washerSS400・SWRH
Reinforcing ringSWRH
External surface rubbernEPDM(SK10)(15A~25A)
CR(32A~50A)n
H (S square)-


Kích Thước Và Khả Năng Dịch Chuyển

Nominal diameterMain body dimensionsSocket dimensions(mm)Flange dimensions (mm)Mass (kg)Allowable displacement amount (mm)
LΦdRcH (S square)ΦDPCDΦhΦODEccentricityEccentricityContractionDeflection (°)
1512025301/241(Octagonal)687011931.715101515
2012025303/441(Octagona)687011931.815101515
251202530141(Octagona)687011931.915101515
3217535351 1/450(Decagon)909513.51213.120102020
4017535351 1/256(Decagon)909513.51213.320102020
501754540269(Decagon)10611013.51355.420102020
