Khớp Nối Trục JIT RCL-S Rigid Coupling

Khớp Nối Trục JIT - nhà sản xuất chuyên biệt về khớp nối chính xác nhỏ dành cho các bộ phận truyền động!

Trước hết, tôi xin bày tỏ lòng biết ơn chân thành đến Quý khách hàng vì sự tin tưởng và ủng hộ không ngừng dành cho Jit Coupling trong suốt 37 năm qua. Nhờ có sự tín nhiệm của Quý vị, chúng tôi đã có thể vươn lên vị trí dẫn đầu trong lĩnh vực khớp nối chính xác nhỏ dành cho các bộ phận truyền động.
Kể từ khi thành lập vào năm 1987, chúng tôi luôn không ngừng đổi mới và thử thách bản thân dựa trên triết lý "Just In Technology". Đây không chỉ là một khẩu hiệu, mà còn là kim chỉ nam cho mọi hành động và quyết định của chúng tôi. Trên tinh thần đó, chúng tôi đã làm việc không ngừng nghỉ để mang đến cho Quý khách hàng công nghệ và chất lượng tốt nhất.
Không chỉ đơn thuần là một nhà cung cấp sản phẩm, Jit Coupling cam kết trở thành đối tác thực sự cho sự thành công của Quý vị. Công nghệ của chúng tôi được tích hợp vào nhiều dòng sản phẩm khác nhau, bao gồm Khớp nối hàm (Jaw Coupling - JC), Khớp nối xoắn (Helical Coupling - HC), Khớp nối đĩa (Disk Coupling - DC), Khớp nối Oldham (Oldham Coupling - OC), Khớp nối cứng (Rigid Coupling - RC), cùng với đó là các sản phẩm cải tiến như Khớp nối chùm linh hoạt (Flexible Beam Coupling) và Khớp nối đĩa mô-men xoắn cao (High Torque Disk Coupling).

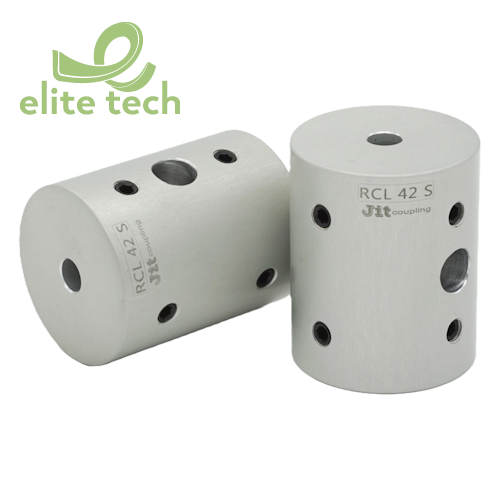

Khớp Nối Trục JIT RCL-S Rigid Coupling Long Type - Set Screw Type

Dòng RCL không cho phép độ lệch tâm/góc và chuyển động dọc trục. Loại RCL-S cố định cả hai trục thông qua vít định vị. Lực kẹp trục có thể được tăng cường bằng cách gia công then (key).

Part number	RC	RCL	RCL-S
Product shape
Characteristic	Backlash Absolute Zero, Fully Integrated Coupling, One-Way Bolt Clamp, Standardized Bore


Standard	Standard type	Long type	Long type
Texture	Aluminum Alloy (AL7075-T6)
Axial coupling method	Clamp		Set Screw
Outer diameter	Ø20, Ø25, Ø32, Ø42, Ø48		Ø 16, Ø20, Ø25, Ø32, Ø42, Ø48

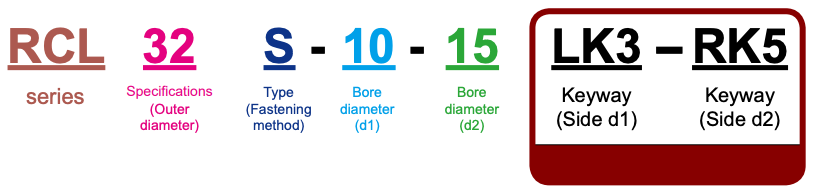

Hướng Dẫn Đặt Hàng

Vui lòng chỉ rõ dòng sản phẩm, đường kính ngoài và kích thước lỗ trục khi đặt hàng.
Nếu cần gia công rãnh then trên lỗ trục, vui lòng ghi rõ yêu cầu này riêng biệt.
Để được hỗ trợ chọn khớp nối phù hợp, vui lòng liên hệ Trung tâm Dịch vụ Khách hàng của chúng tôi.

Khớp Nối Trục JIT RCL-S Rigid Coupling Ordering Instructions

Đường Kính Lỗ Tiêu Chuẩn

Standard Bore Diameter (d1/d2, mm)

6.35

RC 16 S

●

RC 20 S

●

RC 25 S

●

RC 32 S

●

RC 42 S

●

RC 48 S

●

Kích Thước

Khớp Nối Trục JIT RCL-S Rigid Coupling Dimension

Product Name	External Diameter (D)	Length (L)	Bore Diameter Range (d1/d2)		Shaft Depth		Fastening position		Bolt Size (M)
Product Name	External Diameter (D)	Length (L)	Min. Bore Diameter	Max. Bore Diameter	Shaft Insert Length (L1)	Shaft Insert Length (L2)	Bolt Fastening Position (F1)	Bolt Fastening Position (F2)	Bolt Size (M)
RC 16 S	Ø16	20	3	8	10	10	5	5	M3
RC 20 S	Ø20	24	4	10	12	12	5.5	5.5	M4
RC 25 S	Ø25	36	5	13	18	18	7.5	7.5	M4
RC 32 S	Ø32	40	6	16	20	20	9	9	M5
RC 42 S	Ø42	52	8	25	26	26	12	12	M6
RC 48 S	Ø48	60	10	30	30	30	15.5	15.5	M8

Thông Số Kỹ Thuật

Product Name	Rated Torque (Nm)	Max Torque (Nm)	Max. Rotational Frequency (min-1)	*Moment of Inertia (kgm²)**	Mass (g)
RC 16 S	0.8	1.2	25,000	3.40x10-7	12
RC 20 S	1.5	2.5	23,250	9.92x10-7	18
RC 25 S	2	4	18,500	3.69x10-6	38
RC 32 S	4.5	9	11,900	1.10x10-6	70
RC 42 S	8.5	20	9,500	4.11x10-5	160
RC 48 S	20	40	7,500	7.92x10-5	240
