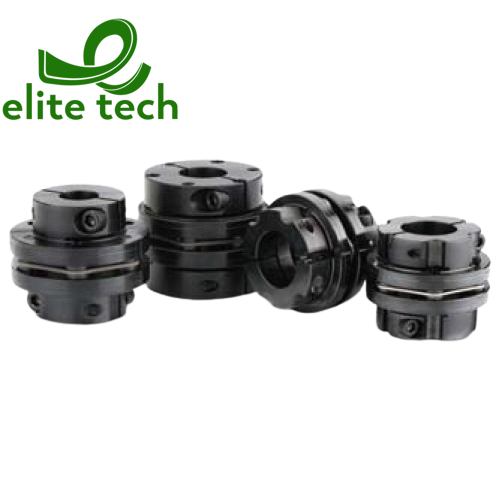

Khớp Nối Trục SUNGIL SCD Concentricity Disk Coupling


Khớp Nối Trục SUNGIL - Sự Hài Lòng Của Bạn Là Ưu Tiên Hàng Đầu Của Chúng Tôi

  • Khớp nối trục SUNGIL là một nhà sản xuất có kinh nghiệm đã bắt đầu sản xuất các ổ đỡ chính xác vào năm 1991 lần đầu tiên tại Hàn Quốc. Liên quan đến việc tất cả các ổ đỡ trước đó chỉ được nhập khẩu trước khi chúng tôi, chúng tôi luôn tự hào về lịch sử của mình về việc địa phương hóa ổ đỡ, đó là một trong những động lực lớn nhất của chúng tôi.
  • Hiện nay, chúng tôi có một loạt sản phẩm ổ đỡ cũng như các thành phần tự động hóa nhà máy khác như bộ hỗ trợ cho trục bi, Trục kết nối, Lôi đai đồng hồ, A.P.Lock, Ổ đỡ an toàn v.v.
  • Chúng tôi sẽ tiếp tục nỗ lực hết mình để tạo ra những cơ hội mới thông qua công nghệ và sản phẩm mới.
  • Chúng tôi đã hoạt động 2 văn phòng chi nhánh tại Trung Quốc và Nhật Bản ngoài việc xuất khẩu đến khoảng 60 quốc gia trên toàn thế giới. (Mỹ, Châu Âu, SEA, MEA vv.) Chúng tôi dũng cảm trong cuộc cạnh tranh toàn cầu đối với những nhiệm vụ thách thức mà chúng tôi liên tục đối mặt. Công ty quyết tâm trở thành một nhà lãnh đạo thị trường toàn cầu từ một Top-tier trong nước (Hàn Quốc).

Khớp Nối Trục SUNGIL SCD Concentricity Disk Coupling

Cấu Tạo Và Vật Liệu

StructureMaterialSurface Treatment
HubSteelBlack Oxide
Plate SpringStainless Steel-
Spacer (Collar)SteelBlack Oxide
Assembly ScrewSCM435Black Oxide
Fastening ScrewSCM435Black Oxide


Tính Năng Sản Phẩm Và Ứng Dụng

Backlash free (Precision)
High Torque (Durability)
Torsional Stiffness
Vibration Absorption-
Misalignment Absorption

Phương Pháp Kẹp

Set-screw (No mark)GeneralX
With KeywayX
Side-clamp (C)General
Hub SplitX
With KeywayX
Taper-ring (T)X

Cách Lắp Đặt

  1. Loại bỏ bụi hoặc chất dầu từ bề mặt của cả hai ống nối và trục.
  2. Chèn trục lên tới L1. Đảm bảo lò xo tấm không bị ép bởi lực quá mức.
  3. Sau khi trục được chèn vào, siết hai ốc vít cố định xen kẽ với mức lực siết hạn chế, để tránh làm cho nó quá lỏng.
  4. Đặt một máy đo độ rung ngay trên bề mặt được gia công với đường kính bên trong đồng thời (xem hình vẽ), và siết lần lượt các ốc vít xen kẽ quan sát biến thiên của máy đo (run-out) nhỏ hơn 0.02.
  5. Cuối cùng, siết chặt các ốc vít với độ lực siết đầy bằng cách sử dụng cần siết moment.
  6. Chèn trục đối diện trong khi chú ý đến lực quá mức trên lò xo tấm và siết ốc vít theo hướng dẫn trên.

Khớp Nối Trục SUNGIL SCD Concentricity Disk Coupling

Cách Đặt Hàng

Khớp Nối Trục SUNGIL SCD Concentricity Disk Coupling
