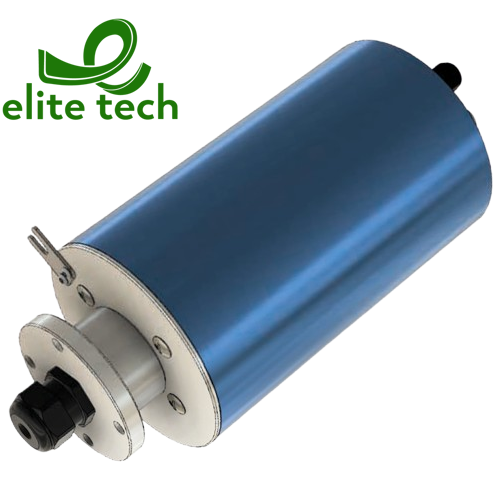

Khớp Nối Xoay DEUBLIN SRC30 Slip Ring

  • SR0120 là một đơn vị kết hợp giữa khớp quay (rotary union) và vòng trượt điện (electrical slip ring).
  • Vòng trượt truyền tín hiệu dữ liệu số (Ethernet, Profinet, v.v.) và điện AC hoặc DC trong cùng một đơn vị.
  • Vòng trượt có thể thực hiện điều này mà không làm mất tính toàn vẹn của dữ liệu. Các đầu nối điện M12 riêng biệt cho các kênh tín hiệu và nguồn được gắn trên vòng trượt.
  • Khớp quay là một thiết kế seal cơ khí đáng tin cậy, truyền tải không khí nén và có thể được tách rời khỏi vòng trượt.
  • SR0120 rất phù hợp cho các ứng dụng bàn quay tích hợp động cơ, thiết bị I/O, cảm biến không khí và kẹp khí nén trên bàn.
  • Đơn vị này có thể được gắn phía trên hoặc phía dưới bàn quay, hoặc theo chiều ngang trong các ứng dụng khác.

Thông Số Kỹ Thuật

Electrical Features
Max. Composition99 rings
Voltage, max640 VAC/DC for power – 30VDC for signal
Current, max steady state 25 A power, 1 A signal
Data Communication Speed Up to 100 Mbps for signal
Conductor RingGold Plated Copper Alloy
Brush ContactAlloy monofilament or polifilament/Carbon Brushes
Wiring4 mm² power/0,34 mm² signal
Connection, statorConnector/Flying leads
Connection, rotorConnector/Flying leads
Mechanical Features
Speed, max 100 RPM
Direction of RotationBi-Directional
IP RatingStandard IP55 - Max. IP67
Mounting OrientationVertical or Horizontal
Temperature, operating -20 °C to +80 °C
Temperature, storage -40 °C to +90 °C
Material, housingAnodized Aluminum
Material, rotorAnodized Aluminum
Material, cover Anodized Aluminum
Version
SRC-30 (standard)Cordgrip connection both on rotor and stator side, 3 m flying leads
OptionsThru Bore Passage, Cord Grips, Mounting Flanges, Painted covers, flying lead length, customized anti-rotation, internal heater for low temperature applications

Khớp Nối Xoay DEUBLIN SR0120 Dimension
