Khớp Nối Xoay DEUBLIN SRC40 Rotary Union

Khớp Nối Xoay DEUBLIN SRC40 Rotary Union


Khớp Nối Xoay DEUBLIN - Sự Ra Mắt của Một Lãnh Đạo Ngành

  • Vào năm 1945, Luke Deubler và Dick Linn đã thành lập công ty sẽ cách mạng hóa cách mà thiết bị quay hoạt động và thực hiện. Kết hợp họ của mình, họ đặt tên cho công ty mới là Deublin Company. Sản phẩm đầu tiên của họ sẽ là một thiết kế khớp quay sáng tạo tích hợp các seal cơ khí cân bằng.
  • Vào thời điểm đó, loại cơ chế niêm phong phổ biến nhất là seal kiểu áp suất. Những seal này dựa vào áp suất hệ thống để giữ cho các bề mặt ma sát khít nhau, nhưng điều này đã trở thành vấn đề khi tốc độ thiết bị tăng lên. Các máy in, đặc biệt, rất dễ bị hao mòn nhanh chóng của các seal kiểu áp suất.
  • Luke đã nhìn thấy cơ hội để cải thiện tiêu chuẩn ngành, và thiết kế kết quả đã ngay lập tức thành công. Bằng cách thiết kế một seal cơ khí vào trong một khớp quay, Luke đã đưa công ty lên hàng đầu của ngành và kích thích sự phát triển của Deublin Company mà cho đến nay vẫn tiếp tục.

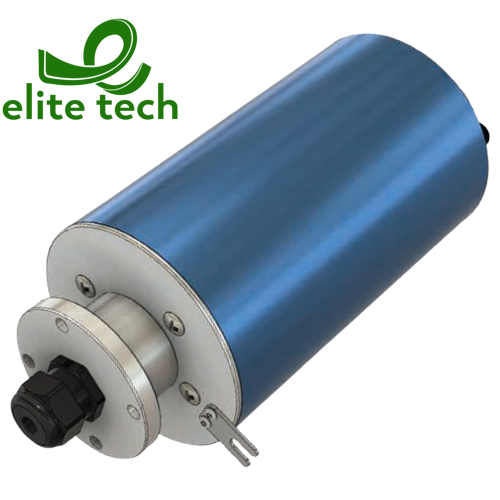

Khớp Nối Xoay DEUBLIN SRC40 Slip Ring

  • SRC-40 là một sản phẩm đáng tin cậy, hiệu quả về chi phí và đã được chứng minh, nhằm cung cấp cho người tiêu dùng hiệu suất tối đa về tính mô-đun.
  • Một vòng trượt đặc biệt thích hợp để trang bị cho các khớp nối quay bằng chất lỏng. Sản phẩm này phù hợp cho việc truyền tín hiệu hoặc điện năng lên đến tối đa 60A. Các khối đầu nối ở cả hai bên stato và roto cho phép kết nối/ngắt kết nối dễ dàng và nhanh chóng.

Thông Số Kỹ Thuật

Electrical Features
Max. Composition99 rings
Voltage, max
640 VAC/DC for power – 30VDC for signal
Current, max steady state
60 A power, 1 A signal
Data Communication Speed
Up to 100 Mbps for signal
Conductor Ring
Gold Plated Copper Alloy
Brush Contact
Alloy monofilament or polyfilament/Carbon Brushes
Wiring10 mm² power/0,34 mm² signal
Connection, statorConnector/Flying leads
Connection, rotorConnector/Flying leads
Mechanical Features
Speed, max 100 RPM
Direction of RotationBi-Directional
IP RatingStandard IP55 - Max. IP67
Mounting OrientationVertical or Horizontal
Temperature, operating -20 °C to +80 °C
Temperature, storage -40 °C to +90 °C
Material, housingAnodized Aluminum
Material, rotorAnodized Aluminum
Material, cover Anodized Aluminum
Versions
SRC-40 (standard)Cordgrip connection both on rotor and stator side, 3 m flying leads
OptionsThru Bore Passage, Cord Grips, Mounting Flanges, Painted covers, flying lead length, customized anti-rotation, internal heater for low temperature applications
