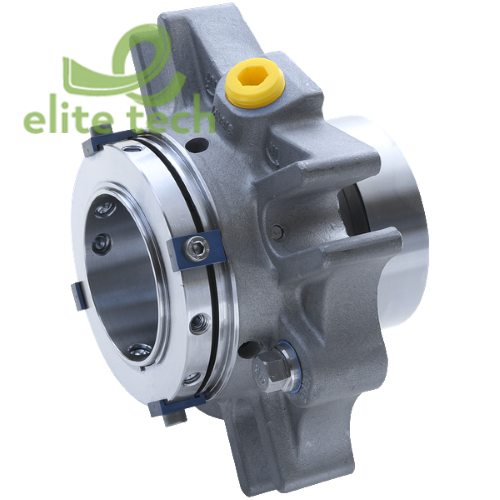

Phốt Cơ Khí EAGLE BURGMANN Cartex ANSI Dual Seals

Đặc Trưng

  • Phốt kép
  • Có sẵn cho các buồng kín chuẩn (Cartex-ASDN) và khoang chứa lớn (Cartex-ABDN)
  • Cartridge
  • Cân bằng
  • Độc lập với hướng quay
  • Áp suất cân bằng đôi
  • Thiết bị bơm tích hợp

Ưu Điểm

  • Lý tưởng để sử dụng trong bơm sản xuất chuẩn ANSI
  • Ứng dụng phổ biến đối với chuyển đổi gói, lắp đặt hoặc OEM
  • Phốt lý tưởng cho tiêu chuẩn hóa
  • Không cần phải thay đổi kích thước của buồng ngăn cách, chiều cao lắp đặt xuyên tâm nhỏ
  • Không có thiệt hại của trục bằng O-Ring nạp động
  • Thời gian sử dụng kéo dài
  • Không có thiệt hại do chất bẩn gây ra trong quá trình lắp ráp
  • Đơn giản và dễ lắp đặt do lắp ráp trước

Phốt Cơ Khí EAGLE BURGMANN Cartex ANSI Dual Seals

Thông Số Kỹ Thuật

  • Shaft diameter: d1 = 1.000" ... 4.000" Other sizes on request
  • Temperature: t = -40 °C ... 220 °C (-40 °F ... 428 °F) (Check O-Ring resistance)
  • Sliding face material combination BQ1
    • Pressure: p1 = 25 bar (363 PSI)
    • Sliding velocity: vg = 16 m/s (52 ft/s)
  • Sliding face material combination Q1Q1 or U2Q1
    • Pressure: p1 = 20 bar (290 PSI)
    • Sliding velocity: vg = 10 m/s (33 ft/s)
  • Barrier fluid circulation system:
    • p3max = 25 bar (363 PSI)
    • Δp (p3 - p1)ideal = 2 ... 3 bar (29 ... 44 PSI),
    • 7 bar (102 PSI) for barrier media with poor lubricating properties)
  • Pump startup: Δp (p3 - p1)max = 25 bar (363 PSI) allowed
  • Recommended supply medium: max. ISO VG 5
  • Axial movement: ±1.0 mm, d1 ≥75 mm ±1.5 mm

Vật Liệu

  • Seal face: Silicon carbide (Q1), Carbon graphite resin impregnated (B), Tungsten carbide (U2)
  • Seat: Silicon carbide (Q1)
  • Secondary seals: FKM (V), EPDM (E), FFKM (K), Perfluorocarbon rubber/PTFE (U1)
  • Springs: Hastelloy® C-4 (M)
  • Metal parts: CrNiMo steel (G), CrNiMo cast steel (G)

Ứng Dụng

  • Ngành công nghiệp hóa dầu
  • Công nghiệp hóa chất
  • Ngành công nghiệp dược phẩm
  • Công nghệ nhà máy điện
  • Bột giấy và công nghiệp giấy
  • Ngành khai khoáng
  • Ngành công nghiệp thực phẩm và nước giải khát
  • Ngành mía đường
  • Áp dụng phổ biến
  • Máy bơm ly tâm
  • Bơm trục vít lệch tâm
