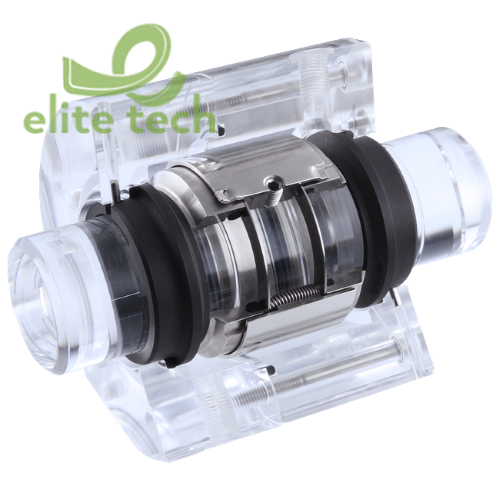

Phốt Cơ Khí EAGLE BURGMANN H74-D

Đặc Trưng

  • Dùng cho trục bước
  • Phốt đơn
  • Cân bằng
  • Không phụ thuộc vào hướng quay
  • Nhiều lò xo xoay
  • Không phụ thuộc vào hướng quay
  • Khái niệm con dấu dựa trên dải H7
  • Có sẵn biến thể với vít bơm (H74F-D)

Ưu Điểm

  • Giữ hàng hiệu quả do các mặt dễ dàng hoán đổi cho nhau
  • Mở rộng lựa chọn vật liệu
  • Tính linh hoạt trong truyền mô-men xoắn
  • Không nhạy cảm với hàm lượng chất rắn thấp
  • EN 12756 (Đối với kích thước kết nối d1 lên đến 100 mm (3,94 "))

Phốt Cơ Khí EAGLE BURGMANN H74D

Thông Số Kỹ Thuật

  • Shaft diameter: d1 = 14 ... 200 mm (0.55" … 7.87")
  • Pressure:
    • p1 = 80 bar (1,160 PSI) for d1 = 14 ... 100 mm,
    • p1 = 25 bar (363 PSI) for d1 = 100 ... 200 mm,
    • p1 = 16 bar (232 PSI) for d1 > 200 mm
  • Temperature: t = -50 °C ... 220 °C (-58 °F … 428 °F)
  • Sliding velocity: vg = 20 m/s (66 ft/s)
  • Axial movement:
    • d1 up to 100 mm: ± 0.5 mm
    • d1 from 100 mm: ± 2.0 mm

Vật Liệu

  • Seal face: Silicon carbide (Q1, Q2), Carbon graphite antimony impregnated (A), Aluminium oxide (V), Special cast CrMo steel (S)
  • Seat G9: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1*, Q2*)
  • Secondary seals: EPDM (E), NBR (P), FKM (V), FFKM (K)
  • Springs: CrNiMo steel (G)
  • Metal parts: CrNiMo steel (G), Duplex (G1)
    * Cannot be combined with seal face made of S

Ứng Dụng

  • Công nghiệp chế biến
  • Ngành công nghiệp dầu mỏ và khí đốt
  • Tinh chế công nghệ
  • Ngành công nghiệp hóa dầu
  • Công nghiệp hóa chất
  • Công nghệ nhà máy điện
  • Công nghiệp giấy và bột giấy
  • Hàm lượng chất rắn thấp và phương tiện mài mòn thấp
  • Môi chất độc hại và nguy hiểm
  • Môi chất có đặc tính bôi trơn kém
  • Chất kết dính
  • Bơm tiêu chuẩn hóa chất
