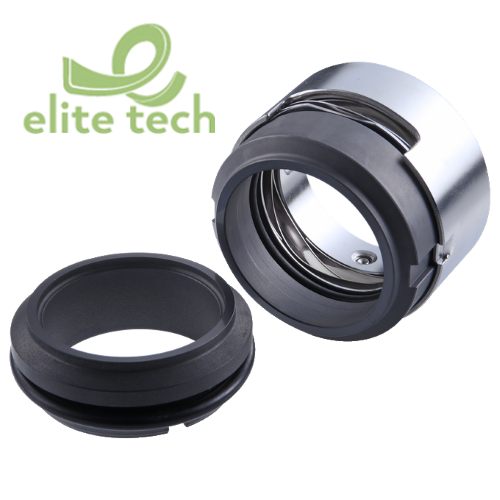

Phốt Cơ Khí EAGLE BURGMANN H7N

Đặc Trưng

  • Dùng cho trục bước
  • Phốt đơn
  • Cân bằng
  • Lò xo siêu xoắn hoặc nhiều lò xo quay
  • Không phụ thuộc vào hướng quay
  • Có sẵn thiết bị bơm tích hợp (H7F, H75F)
  • Biến thể có làm đế giải nhiệt (H75G115)

Ưu Điểm

  • Cơ hội ứng dụng toàn cầu (tiêu chuẩn hóa)
  • Giữ hàng hiệu quả do các mặt dễ dàng hoán đổi cho nhau
  • Mở rộng lựa chọn vật liệu
  • Tính linh hoạt trong truyền mô-men xoắn
  • Hiệu ứng tự làm sạch
  • Chiều dài cài đặt ngắn có thể (G16)

Phốt Cơ Khí EAGLE BURGMANN H7N

Thông Số Kỹ Thuật

  • Shaft diameter: d1 = 14 ... 100 mm (0.55" ... 3.94") (Single spring: d1 = max. 100 mm (3.94"))
  • Pressure:
    • p1 = 80 bar (1,160 PSI) for d1 = 14 ... 100 mm,
    • p1 = 25 bar (363 PSI) for d1 = 100 ... 200 mm,
    • p1 = 16 bar (232 PSI) for d1 > 200 mm
  • Temperature: t = -50 °C ... 220 °C (-58 °F ... 428 °F)
  • Sliding velocity: vg = 20 m/s (66 ft/s)
  • Axial movement:
    • d1 up to 22 mm: ± 1.0 mm
    • d1 24 up to 58 mm: ± 1.5 mm
    • d1 from 60 mm: ± 2.0 mm

Vật Liệu

  • Seal face: Silicon carbide (Q1, Q2), Carbon graphite antimony impregnated (A), Aluminium oxide (V), CrMo cast steel (S)
  • Seat G9: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1*, Q2*)
  • Secondary seals: EPDM (E), NBR (P), FKM (V), FFKM (K)
  • Springs: CrNiMo steel (G)
  • Metal parts: CrNiMo steel (G), Duplex (G1)
    * Cannot be combined with seal face made of S

Ứng Dụng

  • Công nghiệp chế biến
  • Ngành công nghiệp dầu mỏ và khí đốt
  • Tinh chế công nghệ
  • Ngành công nghiệp hóa dầu
  • Công nghiệp hóa chất
  • Công nghệ nhà máy điện
  • Ngành công nghiệp giấy và bột giấy
  • Ngành công nghiệp thực phẩm và nước giải khát
  • Ứng dụng nước nóng
  • Hydrocacbon nhẹ
  • Máy bơm thức ăn cho nồi hơi
  • Máy bơm xử lý
