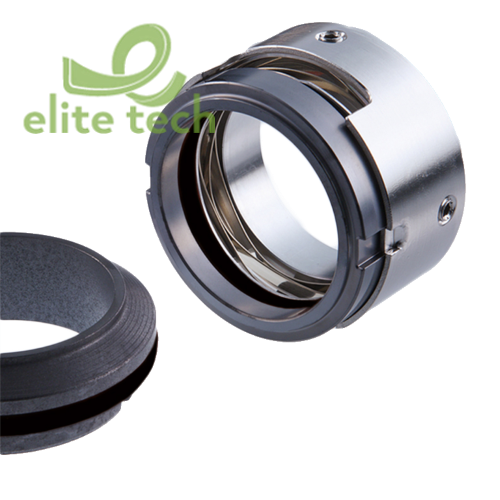

Phốt Cơ Khí EAGLE BURGMANN M7N

Đặc Trưng

  • Dùng cho trục trơn
  • Phốt đơn
  • Không cân bằng
  • Lò xo siêu xoang hoặc nhiều lò xo quay
  • Không phụ thuộc vào hướng quay
  • Biến thể với phốt thứ cấp PTFE để kháng hóa chất cao (M78N)

Ưu Điểm

  • Cơ hội ứng dụng phổ biến
  • Giữ hàng hiệu quả do các mặt dễ dàng hoán đổi cho nhau
  • Mở rộng lựa chọn vật liệu
  • Không nhạy cảm với hàm lượng chất rắn thấp
  • Không có hư hỏng trục do vít định vị
  • Tính linh hoạt trong truyền mô-men xoắn
  • Hiệu ứng tự làm sạch
  • Chiều dài lắp đặt ngắn có thể (G16)
  • Vít bơm cho môi trường có độ nhớt cao hơn (M7..F)

Phốt Cơ Khí EAGLE BURGMANN M7N

Thông Số Kỹ Thuật

  • Shaft diameter: d1 = 14 ... 100 mm (0.55 " … 3.94 ")
  • Pressure: p1 = 25 bar (363 PSI)
  • Temperature: t = -50 °C ... +220 °C (-58 °F ... +428 °F)
  • Sliding velocity: vg = 20 m/s (66 ft/s)
  • Axial movement:
    • d1 = up to 25 mm: ±1.0 mm
    • d1 = 28 up to 63 mm: ±1.5 mm
    • d1 = from 65 mm: ±2.0 mm

Vật Liệu

  • Seal face: Special cast CrMo steel (S), Silicon carbide (Q1, Q2), Aluminium oxide (V)
  • Seat G9: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B), Silicon carbide (Q1*, Q2*)
  • Seat G4: Silicon carbide (Q1*, Q2*)
  • Seat G6: Silicon carbide (Q1*, Q2*)
  • Seat G13: Carbon graphite antimony impregnated (A), Carbon graphite resin impregnated (B)
  • Secondary seals: EPDM (E), NBR (P), FKM (V), FFKM (K)
  • Springs: CrNiMo steel (G) Metal parts: CrNiMo steel (G), Duplex (G1)

    * Cannot be combined with seal face made of S

Ứng Dụng

  • Công nghiệp chế biến
  • Công nghiệp hóa chất
  • Ngành công nghiệp giấy và bột giấy
  • Công nghệ nước và nước thải
  • Đóng tàu
  • Dầu bôi trơn
  • Môi chất có hàm lượng chất rắn thấp
  • Máy bơm nước cấp nước / nước thải
  • Bơm tiêu chuẩn hóa chất
  • Máy bơm trục vít đứng
  • Bơm cấp liệu bánh răng
  • Bơm nhiều tầng (phía ổ đĩa)
  • Lưu thông màu in với độ nhớt 500 ... 15.000 mm2 / s.

Kích Thước
