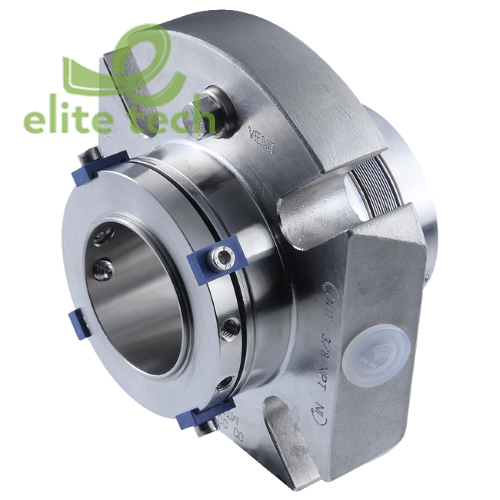

Phốt Cơ Khí EAGLE BURGMANN Mtex Dual Seals

Đặc Trưng

  • Phốt kép
  • Mtex-DN: API Plan 52 (53/54)
  • Mtex9-DN: API Plan 53/54
  • Cartridge
  • Cân bằng
  • Không phụ thuộc vào hướng quay
  • Ống lót kim loại
  • Lò xo tĩnh
  • Thiết bị bơm độc lập với hướng quay

Ưu Điểm

  • Phốt lý tưởng để tiêu chuẩn hóa
  • Áp dụng chung cho chuyển đổi đóng gói, trang bị thêm hoặc OEM
  • Không cần sửa đổi kích thước của buồng làm kín (máy bơm ly tâm), chiều cao lắp đặt hướng tâm nhỏ
  • Không gặp sự cố khi chạy do bộ phận ống lót có bộ giảm rung (cần thiết trong trường hợp chạy khô)
  • Không có hư hỏng trục bởi O-Ring được tải động
  • Hiệu ứng tự làm sạch của ống thổi
  • Cài đặt đơn giản và dễ dàng do đơn vị lắp ráp sẵn

Phốt Cơ Khí EAGLE BURGMANN Mtex Dual Seals

Thông Số Kỹ Thuật

  • Shaft diameter: d1 = 25 ... 80 mm (1" … 3.15")
  • Temperature: t* = –40 °C ... +220 °C (–40 °F ... + 428 °F)
  • Pressure: p1 = 25 bar (232 PSI)
  • Sliding velocity: vg = 20 m/s (66 ft/s)
  • Barrier fluid circulation system:
    • p3max = 16 bar (232 PSI)
    • Δp (p3–p1) ideal = 2 … 3 bar (29 … 44 PSI)
    • Δp (p3–p1) max.
      = 10 bar (145 PSI) at <120 °C (<248 °F)
      = 5 bar (73 PSI) at ≤ 220 °C (≤232 °F)
  • API Plan 52 (53/54)
  • Pump startup: Δp (p3–p1) max.16 bar (232 PSI) allowed
    * Operating limits of O-Rings to be observed

Vật Liệu

  • Seal face: Carbon graphite (A), Silicon carbide (Q1)
  • Seat: Silicon carbide (Q1), Tungsten carbide (U2)
  • Secondary seals: FPM (V), EPDM (E), FFKM (K)
  • Bellows: Inconel® 718 (M6)
  • Springs: Hastelloy® C-4 (M)
  • Metal parts: CrNiMo steel (G), Duplex (G1)

Ứng Dụng

  • Công nghiệp chế biến
  • Công nghiệp hóa chất
  • Môi chất nóng
  • Môi chất lạnh
  • Môi trường có độ nhớt cao
  • Máy bơm
  • Thiết bị quay đặc biệt

Kích Thước
