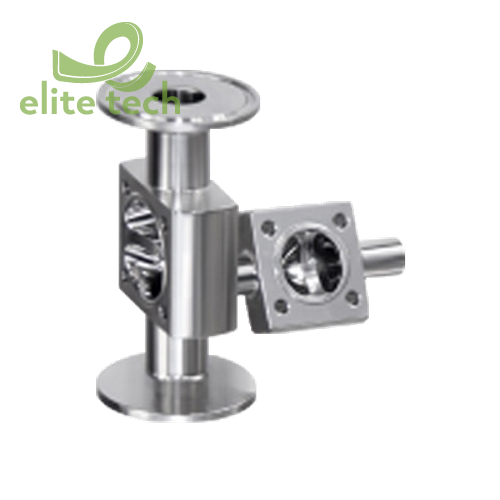

Van Màng Vi Sinh DONJOY - Weld Combined Multiport Diaphragm Valve


Van màng vi sinh DONJOY là một dạng van cắt đặc biệt. Bộ phận đóng và mở của nó là một màng ngăn làm bằng vật liệu mềm để ngăn cách khoang bên trong của thân van với khoang bên trong của nắp và các bộ phận dẫn động. Van màng vi sinh được sử dụng rộng rãi trong sản xuất rượu hợp vệ sinh, sản phẩm sữa, đồ uống và ngành công nghiệp thực phẩm khác cũng như lĩnh vực dược phẩm trong điều kiện vô trùng, để đạt được sự kiểm soát của chất lỏng đường ống và các nhiệm vụ đóng / mở.

Nguyên Lý Hoạt Động Van Màng

  • Van màng thường đóng với màng ngăn áp sát vào khoang bên trong của thân van và đóng đường dẫn dòng chảy của đường ống. Khi van màng cần thực hiện các công việc làm sạch hoặc mở, cần phải quay tay quay bằng tay hoặc dẫn động thiết bị truyền động điều khiển khí nén để dẫn động chuyển động lên trên của màng hình cầu sẽ kéo theo sự uốn cong lên trên, để làm cho van vào trạng thái dẫn điện.

  • Màng ngăn ngăn cách khoang bên trong của thân van dưới với khoang bên trong của nắp trên để thân van, ống chỉ và các bộ phận khác nằm ở phần trên của màng ngăn không bị môi trường ăn mòn. Điều này không chỉ giúp tiết kiệm cấu trúc con dấu đóng gói và sẽ không tạo ra rò rỉ trung bình, và thiết kế thân van được tối ưu hóa cũng sẽ làm cho chất lỏng làm sạch được đào thải hoàn toàn và không gây ra tình trạng ứ đọng.

Van Màng Vi Sinh DONJOY - Weld Combined Multiport Diaphragm Valve

  • Van GMP chủ yếu được sử dụng trong nước tinh khiết cao hoặc hệ thống phân phối khác của ống thẳng đứng điểm nước có thể giảm hiệu quả tắc nghẽn đường ống. Một van được đặt ở vị trí nằm ngang để giữ một góc làm rỗng, van còn lại, van chủ, cần được đặt thẳng đứng. Đầu ra là miệng mẫu không có vi khuẩn sinh sản hoặc quá trình lây nhiễm chéo khi van mở.
  • Van SAP được sử dụng chủ yếu trong hệ thống đường ống nằm ngang, van chủ được đặt ở vị trí nằm ngang để duy trì một góc tự làm rỗng nhất định. Lỗ thông hành nằm ở điểm

Thông Số Kỹ Thuật

  • Size: 1/2" - 4", DN6 - DN100
  • Material: 316L / 1.4404,1.4435 NB2 Fe<0.5%
  • Temperature: -20℃ +150℃
  • Pressure: 10bar
  • Inner Surface Treatment: Ra0.4μm, Mechanical polishing, Electro polishing
  • Diaphragm:
    • Double diaphragm: EPDM+PTFE;
    • Single Mdiaphragm: EPDM, FPM, Silicon
  • Operating: Manual / Pneumatic
  • Control: configurable,
    • Control Unit C-TOP
    • Positioner IL-TOP
    • Mechanical valve regulator
    • Position Sensor
